對于常用的電源拓?fù)涠裕?a href="http://www.know007.net/product/10/" target="_blank">非隔離電源主要有：Buck、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓?fù)洹?/p>

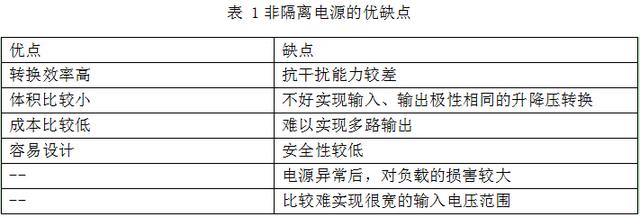

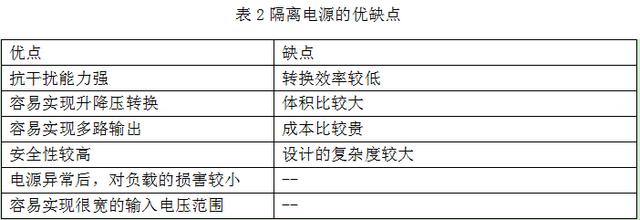

　　結合常用的隔離與非隔離電源，我們從直觀上就可得出它們的一些優缺點，如表1和表2所示，兩者的優缺點幾乎是相反的。

　　對于上述的優缺點，大部分我們都很好理解，由于電源發生異常后，電源隔離與否對負載的危害大小，我們以Buck和它對應的隔離電路即正激電路來簡單分析，如下列圖示。

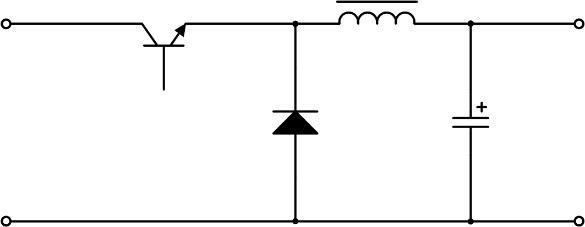

圖3 Buck電路

圖4 Buck開關管擊穿后的電能量走向

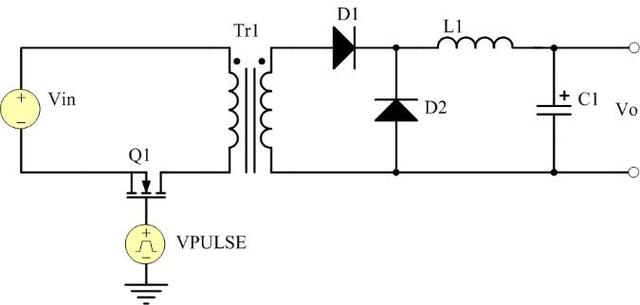

圖5 正激電路

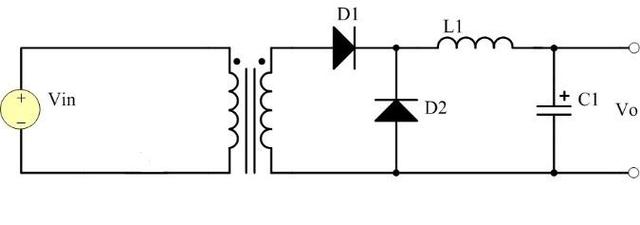

圖6 正激電路的開關管擊穿后示意圖

　　由圖3和圖4可知，對于Buck電路而言，若開關管擊穿短路，由于沒隔離，輸入端較高的電壓，直接通過電感作用在負載端，負載很可能因?yàn)檫^(guò)壓燒毀。

　　由圖5和圖6可知，對于正激電路而言，同樣開關管擊穿短路，對負載而言，只是失去了供電的電源而斷電，不會對負載本身造成其它影響。
