偏置電源在電源中很重要。在電源內部，需要偏置電源給IC加電。在電源外部，可能需要偏置電源給系統中的MCU和/或其它局部電源加電。

　　很多低電壓IC(額定電壓小于100Vdc)都將偏置電源集成到該IC內部。不過，對于AC-DC電源而言事情會變得更加復雜，因為現在需要處理高很多的輸入電壓。

　　偏置電源有幾種設計方法。今天，我們將介紹在AC-DC應用中實現偏置電源的3種選項：線性、降壓轉換器或反激式轉換器。

　　線性偏置電源

　　BJT線性電路可提供一款組件數量最少的簡單偏置電源解決方案。不過，使用該方案的主要缺點是效率低。

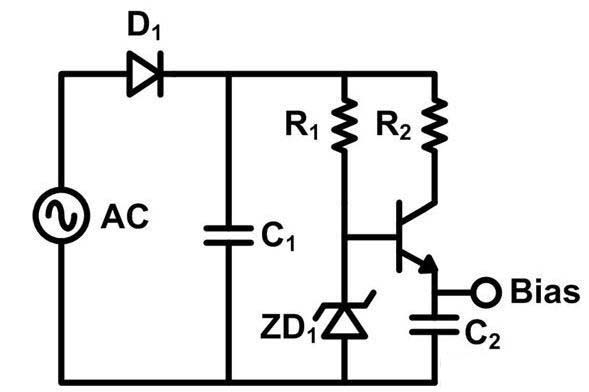

圖1 BJT線性偏置電源

　　在圖1的實例中，要使用通用AC輸入(85Vac至264Vac)實現12V/50mA的偏置電源，需要為R2應用2k&Omega；的最大電阻器。即便使用串聯電阻器，仍需補償BJT上的損耗，在輸入為264Vac時其可高達 5W。

　　反激式偏置電源

　　反激式轉換器偏置電源(如圖2中的PMP8764)是常用的偏置電源解決方案，不僅提供安全隔離，而且還能提供多個偏置輸出。

圖2 反激式偏置電源

　　由于采用一次側穩壓 (PSR) 技術，因此光耦合器和補償電路可從反激式偏置電源中移除，同時還可保持 5% 的輸出穩壓。

　　降壓偏置電源

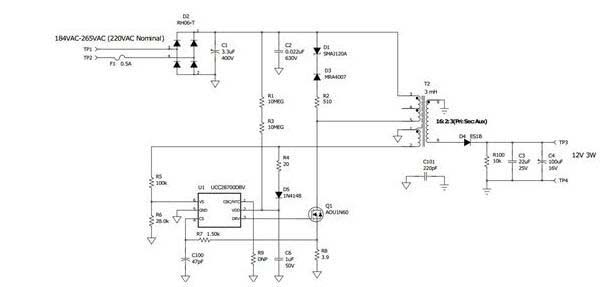

　　在電子儀表計量等特定應用中，無需隔離，而且反激式轉換器中的定制變壓器對于成本敏感型市場來說太貴。在這種情況下，降壓轉換器(如圖 3 中的 PMP9087)是實現低成本偏置電源解決方案的更好選項，因為使用的是標準電感器。此外，使用 PSR 控制器(UCC28700 系列)還可實現快速負載瞬態響應，因為 PSR 控制器具有逐周期電壓傳感特性。

圖 3. 降壓偏置電源

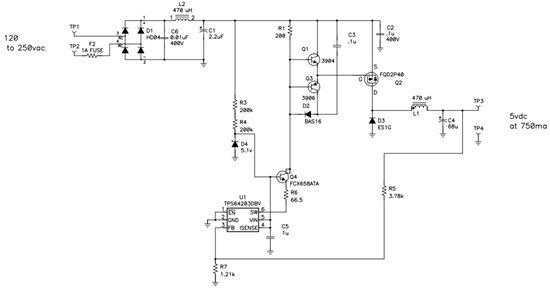

　　對于需要低輸出電壓(9V 或更低)偏置電源的應用，p 通道 MOSFET 降壓轉換器(如圖 4 中的 PMP5412)是反激式偏置電源的完美替代方案。
