產品中心
便裝電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vac |
165(200Vdc)-265(375Vdc) |
|
|
輸入頻率 Hz |
45-65 |
|
|
輸出電壓精度 % |
±1 |
|
|
負載調整率 % |
±1.5 |
|
|
電壓調整率 % |
±0.8 |
|
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
|
紋波/噪聲（mV） |
Vo≥48Vdc：200 |
|
|
Other：100 |
||
|
工作殼溫 |
-25℃ - +85℃ |
|
|
開關頻率KHz |
100-300 |
|
|
短路保護 |
長期短路自恢復 |
|
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
|
輸入-殼：1500Vac |
||
|
輸出-殼：500Vdc |
||
|
MTBF |
5×105 |
|
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
|
熱阻特性 |
熱阻 |
冷卻方式 |
|
1.26℃/W |
自然風冷 |
|
|
1.05℃/W |
0.5M/S |
|
|
0.77℃/W |
1M/S |
|
|
0.57℃/W |
1.5M/S |
|
|
0.47℃/W |
2M/S |
|
注：熱阻特性是否要改降額曲線
產品選型
|
型號 |
輸入電壓 V |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WCA500-220S12 |
165-265Vac 200-375Vdc |
12 |
41.6 |
86 |
2200 |
|
WCA500-220S15 |
15 |
33.3 |
86 |
2200 |
|
|
WCA500-220S24 |
24 |
20.8 |
88 |
1000 |
|
|
WCA500-220S28 |
28 |
17.8 |
88 |
1000 |
|
|
WCA500-220S48 |
48 |
10.4 |
88 |
470 |
|
|
WCA700-220S12 |
12 |
58.3 |
86 |
2200 |
|
|
WCA700-220S24 |
24 |
29.2 |
88 |
1000 |
|
|
WCA700-220S28 |
28 |
25 |
88 |
1000 |
|
|
WCA700-220S48 |
48 |
14.5 |
88 |
470 |
|
|
WCA1000-220S24 |
24 |
41.6 |
88 |
1000 |
|
|
WCA1000-220S28 |
28 |
35.7 |
88 |
1000 |
|
|
WCA1000-220S48 |
48 |
20.8 |
88 |
470 |

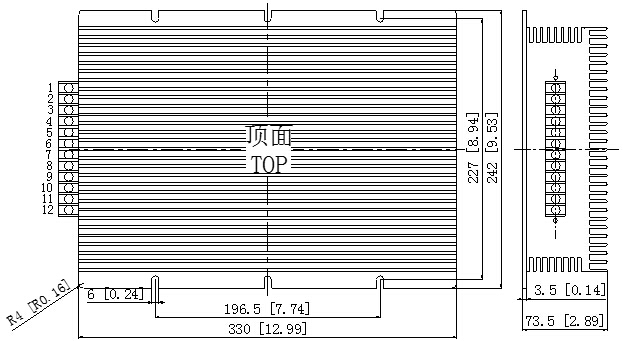

外型尺寸
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
|
功能 |
L |
N |
FG |
NC |
-Vo |
-Vo |
|
描述 |
火線 |
零線 |
接大地 |
空管腳 |
輸出負 |
輸出負 |
|
管腳 |
7 |
8 |
9 |
10 |
11 |
12 |
|
功能 |
-Vo |
-Vo |
+Vo |
+Vo |
+Vo |
+Vo |
|
描述 |
輸出負 |
輸出負 |
輸出正 |
輸出正 |
輸出正 |
輸出正 |
