產品中心
AC-DC電源
產品性能
|
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
|
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
±1 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：3000Vac |
|
輸入-殼：3000Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAN(W)2.5S3V3 |
N:165-265 W:85-265 |
3.3 |
0.5 |
66 |
2200 |
|
WAN(W)2.5S5 |
5.05 |
0.5 |
66 |
2200 |
|
|
WAN(W)2.5S12 |
12 |
0.21 |
73 |
470 |
|
|
WAN(W)2.5S15 |
15 |
0.16 |
75 |
470 |
|
|
WAN(W)2.5S24 |
24 |
0.1 |
71 |
220 |
|
|
WAN(W)2.5S3V3B |
3.3 |
0.5 |
66 |
2200 |
|
|
WAN(W)2.5S5B |
5.05 |
0.5 |
67 |
2200 |
|
|
WAN(W)2.5S12B |
12 |
0.21 |
73 |
470 |
|
|
WAN(W)2.5S15B |
15 |
0.16 |
75 |
470 |
|
|
WAN(W)2.5S24B |
24 |
0.1 |
71 |
220 |
|
|
WAN(W)2.5D5-5BI |
5.05/5 |
0.4/0.1 |
67 |
2200/2200 |
|
|
WAN(W)2.5D5-9BI |
5.05/9 |
0.3/0.12 |
71 |
2200/470 |
|
|
WAN(W)2.5D5-12BI |
5.05/12 |
0.3/0.1 |
72 |
2200/470 |
|
|
WAN(W)2.5D5-24BI |
5.05/24 |
0.25/0.05 |
75 |
2200/220 |
外型尺寸
2.5size1.jpg)

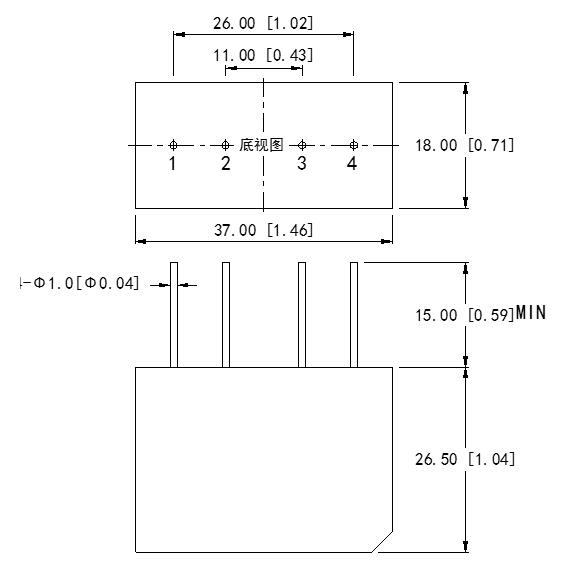

A封裝
2.5size2.jpg)

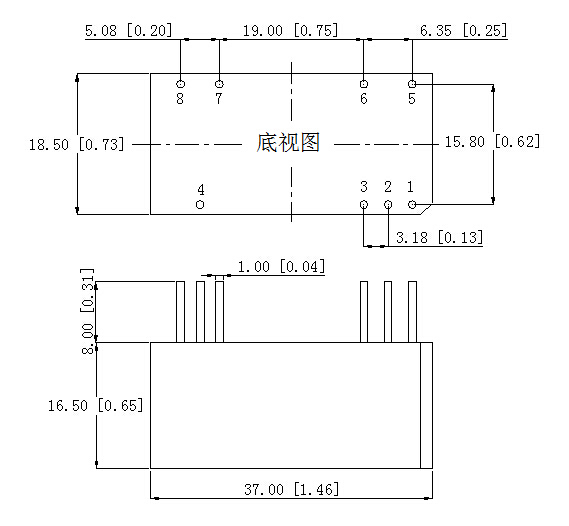

B封裝
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
|
2 |
N |
零線 |
|
3 |
-Vo |
輸出負 |
|
4 |
+Vo |
輸出正 |
A封裝
|
管腳 |
功能 |
描述 |
|
1 |
+Vo1 |
1路輸出正 |
|
2 |
NP |
無此管腳 |
|
3 |
-Vo1 |
1路輸出負 |
|
4 |
NC |
空管腳 |
|
5 |
+Vo2 |
2路輸出正 |
|
6 |
-Vo2 |
2路輸出負 |
|
7 |
L |
火線 |
|
8 |
N |
零線 |
B封裝
我們有專業的定制開發團隊，可以根據實際的需求來量身訂造的軸承應用解決方案。從方案指定，確定方案，訂單生產及現場安裝，全程貼心服務。如果有需要，請撥打010-61703492電話，我們將盡快安排專業的人員聯系您。
