產品中心
AC-DC電源
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
±1 |
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≥48Vdc：200 |
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
輸入-殼：1500Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAN200S12 |
165-265 |
12 |
16.67 |
84 |
2200 |
|
WAN200S15 |
15 |
13.33 |
87 |
2200 |
|
|
WAN200S24 |
24 |
8.33 |
84 |
1000 |
|
|
WAN200S48 |
48 |
4.17 |
88 |
470 |

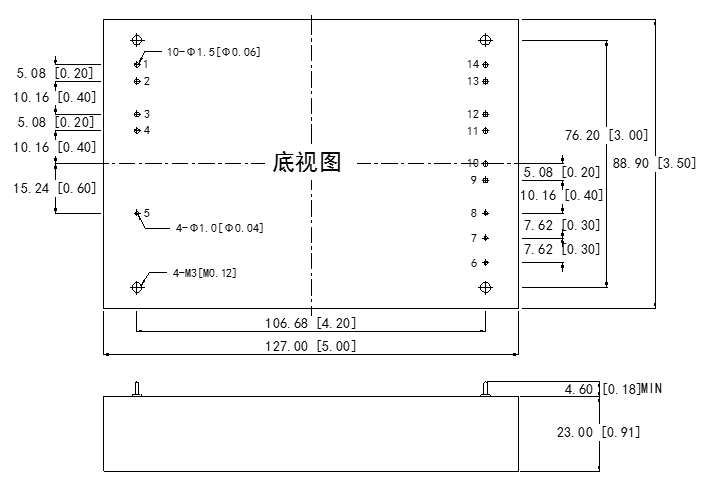

外型尺寸
s1.jpg)
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
功能 |
L |
L |
N |
N |
FG |
NP |
TRIM |
NP |
NP |
NP |
-Vo |
-Vo |
+Vo |
+Vo |
|
定義 |
火線 |
火線 |
零線 |
零線 |
接大地 |
無此 |
輸出調節端 |
無此 |
無此 |
無此 |
輸出負 |
輸出負 |
輸出正 |
輸出正 |
