產品中心

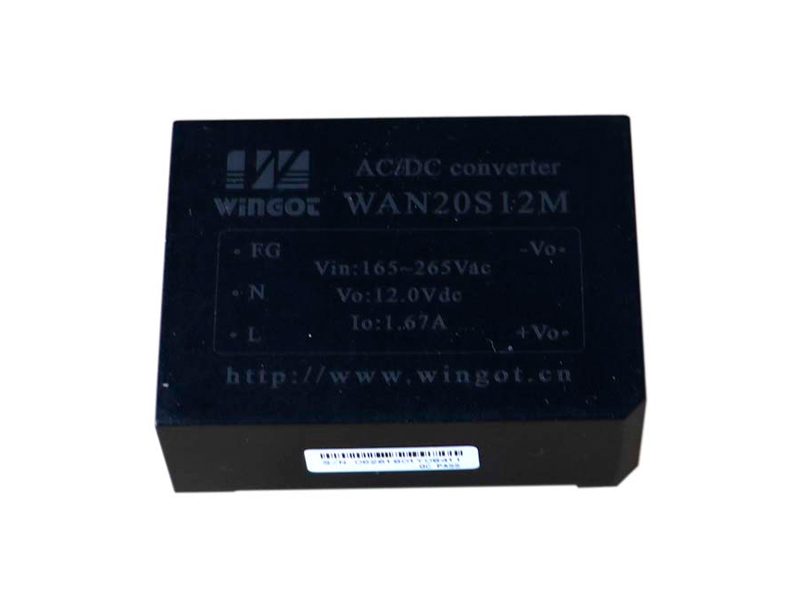

AC-DC電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
|
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
Vo1：±1 |
|
Vo2、Vo3：±4 |
|
|
負載調整率 % |
Vo1：±0.5 |
|
Vo2、Vo3：±4.0 |
|
|
電壓調整率 % |
Vo1：±0.2 |
|
Vo2、Vo3：±1.5 |
|
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：3000Vac |
|
輸入-輸出：1500Vac （僅限金屬殼封裝） |
|
|
輸入-殼：3000Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAN(W)20S3V3M |
N:165-265 W:85-265 |
3.3 |
4 |
75 |
4700 |
|
WAN(W)20S5M |
5.05 |
4 |
76 |
2200 |
|
|
WAN(W)20S12M |
12 |
1.67 |
81 |
1000 |
|
|
WAN(W)20S15M |
15 |
1.33 |
80 |
1000 |
|
|
WAN(W)20S24M |
24 |
0.83 |
81 |
470 |
|
|
WAN(W)20S48M |
48 |
0.42 |
81 |
220 |
|
|
WAN(W)20D5M |
+5.05/-5.05 |
+2/-2 |
76 |
2200/2200 |
|
|
WAN(W)20D12M |
+12/-12 |
+0.83/-0.83 |
77 |
470/470 |
|
|
WAN(W)20D15M |
+15/-15 |
+0.67/-0.67 |
77 |
470/470 |
|
|
WAN(W)20D24M |
+24/-24 |
+0.42/-0.42 |
78 |
220/220 |
|
|
WAN(W)20D5-5IM |
5/5 |
3/1 |
78 |
2200/2200 |
|
|
WAN(W)20D5-12IM |
5/12 |
2.1/0.8 |
75 |
2200/470 |
|
|
WAN(W)20D5-15IM |
5/15 |
2.2/0.6 |
79 |
2200/470 |
|
|
WAN(W)20D5-24IM |
5/24 |
2.6/0.3 |
79 |
2200/220 |
|
|
WAN(W)20T5-5IM |
5/+5/-5 |
2.4/+0.8/-0.8 |
78 |
2200/2200 /2200 |
|
|
WAN(W)20T5-12IM |
5/+12/-12 |
2.1/+0.4/-0.4 |
79 |
2200/470 /470 |
|
|
WAN(W)20T5-15IM |
5/+15/-15 |
2.2/+0.3/-0.3 |
79 |
2200/470 /470 |
|
|
WAN(W)20T5-24IM |
5/+24/-24 |
2.1/+0.2/-0.2 |
79 |
2200/220 /220 |
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAN(W)25S3V3M |
N:165-265 W:85-265 |
3.3 |
5 |
75 |
4700 |
|
WAN(W)25S5M |
5.05 |
5 |
76 |
4700 |
|
|
WAN(W)25S12M |
12 |
2.08 |
80 |
1000 |
|
|
WAN(W)25S15M |
15 |
1.67 |
81 |
1000 |
|
|
WAN(W)25S24M |
24 |
1.04 |
81 |
470 |
|
|
WAN(W)25S48M |
48 |
0.52 |
86 |
220 |
|
|
WAN(W)25D5M |
+5.05/-5.05 |
+2.5/-2.5 |
80 |
2200/2200 |
|
|
WAN(W)25D12M |
+12/-12 |
+1.04/-1.04 |
81 |
1000/1000 |
|
|
WAN(W)25D15M |
+15/-15 |
+0.83/-0.83 |
80 |
470/470 |
|
|
WAN(W)25D24M |
+24/-24 |
+0.52/-0.52 |
79 |
470/470 |
|
|
WAN(W)25D5-5IM |
5/5 |
3.5/1.5 |
78 |
2200/2200 |
|
|
WAN(W)25D5-12IM |
5/12 |
3/1 |
79 |
2200/470 |
|
|
WAN(W)25D5-15IM |
5/15 |
3.5/0.5 |
80 |
2200/470 |
|
|
WAN(W)25D5-24IM |
5/24 |
3.5/0.3 |
83 |
2200/220 |
|
|
WAN(W)25T5-5IM |
5/+5/-5 |
3.4/+0.8/-0.8 |
78 |
2200/2200 /2200 |
|
|
WAN(W)25T5-12IM |
5/+12/-12 |
3.1/+0.4/-0.4 |
79 |
2200/470 /470 |
|
|
WAN(W)25T5-15IM |
5/+15/-15 |
2.6/+0.4/-0.4 |
82 |
2200/470 /470 |
|
|
WAN(W)25T5-24IM |
5/+24/-24 |
2.6/+0.25/-0.25 |
82 |
2200/220 /220 |

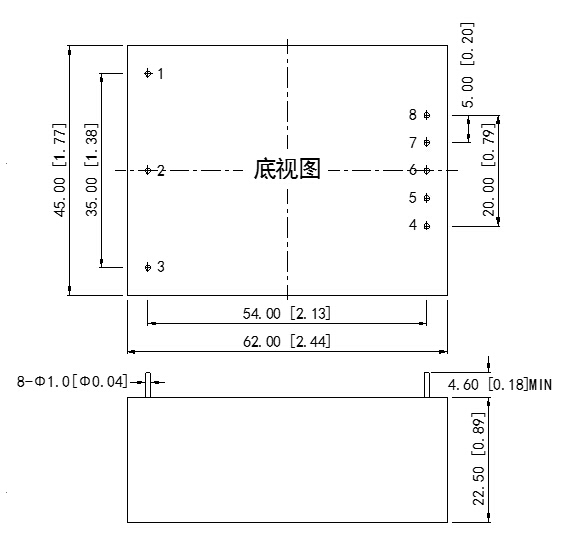

外形尺寸
20-25XXM(20-25W)s1.jpg)
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
功能(單路) |
L |
N |
FG |
-Vo |
NP |
NP |
NP |
+Vo |
|
描述(單路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
無此管腳 |
無此管腳 |
輸出正 |
|
功能(均載雙路) |
L |
N |
FG |
-Vo |
NP |
COM |
NP |
+Vo |
|
描述(均載雙路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
公共端 |
無此管腳 |
輸出正 |
|
功能(非均載雙路) |
L |
N |
FG |
-Vo1 |
+Vo1 |
NP |
-Vo2 |
+Vo2 |
|
描述(非均載雙路) |
火線 |
零線 |
接大地 |
1路輸出負 |
1路輸出正 |
無此管腳 |
2路輸出負 |
2路輸出正 |
|
功能(叁路) |
L |
N |
FG |
-Vo1 |
+Vo1 |
-Vo3 |
COM |
+Vo2 |
|
描述(叁路) |
火線 |
零線 |
接大地 |
1路輸出負 |
1路輸出正 |
3路輸出負 |
公共端 |
2路輸出正 |
