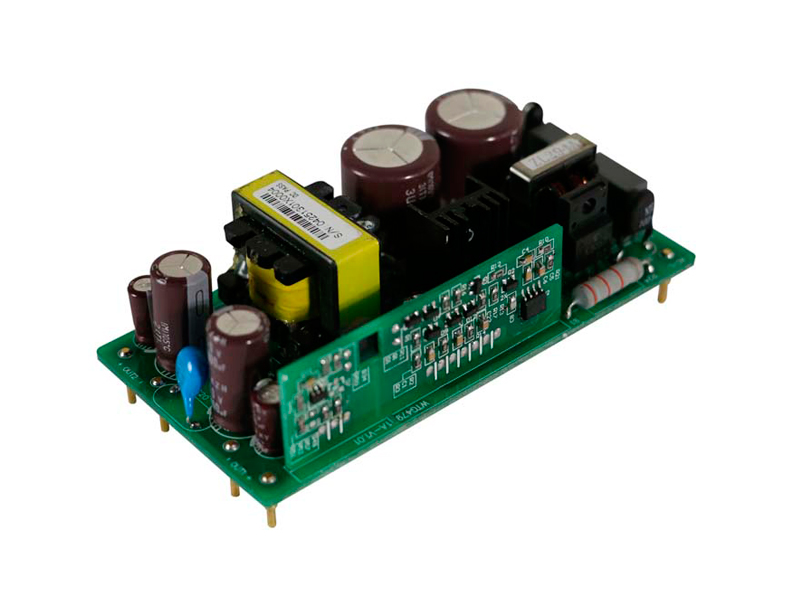

電力專用電源
典型性能
◆ 15-30W輸出功率適應單相或三相輸入
◆ 60-500Vac或80-700Vdc超寬電壓輸入
◆ 產品尺寸3.94X1.97 inches(100X50X35-43mm)
◆ 雙路隔離輸出
◆ 4000Vac高隔離電壓
◆ 轉換效率高，待機功耗低
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 |
65 - 500 Vac |
|
80 - 700 Vdc |
|
|
輸入頻率 Hz |
47-440 |
|
輸出電壓精度 % |
Vo1：±1 |
|
Vo2：±8 |
|
|
負載調整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
電壓調整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
紋波/噪聲（mV） |
1% Vo1 |
|
1% Vo2 |
|
|
工作殼溫 |
-40℃ - +70℃ |
|
開關頻率KHz |
60-100 |
|
短路保護 |
短路自恢復 |
|
隔離耐壓 |
輸入-輸出：4000Vac |
|
Vo1-Vo2：4000Vac |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
注：如無特殊說明，以下指標參數測試條件是，1個標準大氣壓下，Ta=25℃，標稱輸入電壓和標稱負載。
產品選型
|
型號 |
輸入電壓V |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能UF |
|
WDLK15D5-12 |
65-500Vac 80-700Vdc |
+5.1/+12.0 |
+1.2/+0.4 |
79 |
2200/470 |
|
WDLK15D5-14 |
+5.1/+14.0 |
+1.2/+0.4 |
80 |
2200/470 |
|
|
WDLK15S9 |
9 |
1.6 |
81 |
1000 |
|
|
WDLK15S12 |
12 |
1.25 |
80 |
1000 |
|
|
WDLK30S13 |
200-500Vac |
13 |
2.3 |
83 |
1000 |
外型尺寸
管腳定義
|
管腳 |
功能(單路) |
描述(單路) |
功能(雙路) |
描述(雙路) |
|
1 |
L |
火線 |
L |
火線 |
|
2 |
N |
零線 |
N |
零線 |
|
3 |
NC |
空管腳 |
+Vo2 |
2路輸出正 |
|
4 |
NC |
空管腳 |
-Vo2 |
2路輸出負 |
|
5 |
-Vo |
輸出地 |
+Vo1 |
1路輸出負 |
|
6 |
+Vo |
輸出正 |
-Vo1 |
1路輸出正 |
