電力專用電源

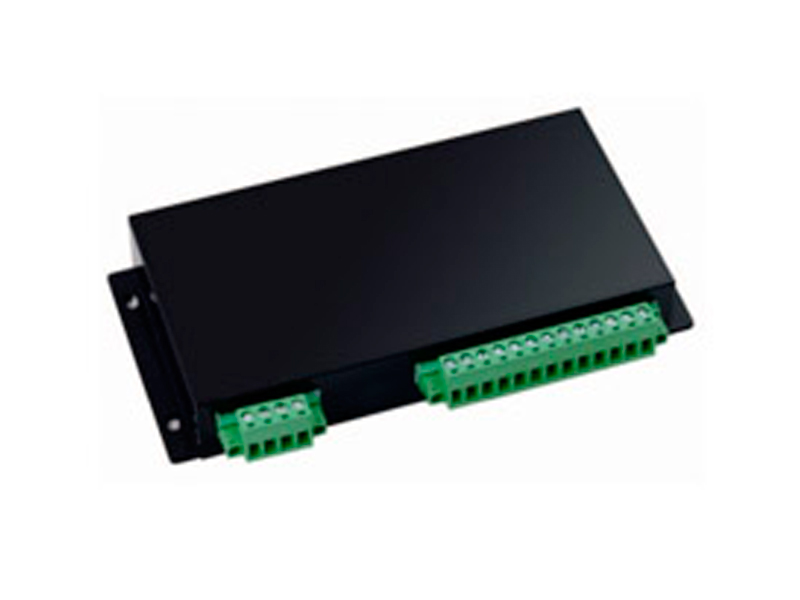

48V WBC120-2D48D / WBC120-1D48D
1電池充電電源系列代號;
2輸出最大功率;
3輸入電壓代號，1為110V,2為220V;
4輸出路數，S單路，D雙路，T三路，Q四路;
5輸出電壓標稱值;
6功能系列代號;
一.性能特點
本系列模塊是我公司設計生產的充電式模塊電源，該電源具有體積小，轉換效率高，性能穩定，原副邊隔離，隔離強度高的優點;本產品采用金屬外殼模塊化封裝，抗干擾能力強;輸入、輸出端為接線端子形式便于連接;本產品電網適應能力強，可在較寬輸入電壓范圍內工作;本產品具有輸出短路保護功能，具有過熱保護功能。另外，本產品具有充電功能，可對外接的電池充電，在交流斷電時電池可不間斷的對負載供電，具有防止電池過放電的保護功能;具有電池充、放電狀態顯示，電池活化功能，手動或通過外部信號自動對電池進行活化維護。
二.技術指標
|
技術參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
輸入?yún)?shù) |
WBC120-2D48D |
165 |
220 |
265 |
Vac |
|
WBC120-1D48D |
85 |
110 |
135 |
Vac |
|
|
輸入頻率 |
40 |
50 |
60 |
Hz |
|
|
輸出電壓Vo |
Vi=165~265Vac,Io=0~1A |
42.0 |
48.0 |
54.0 |
V |
|
輸出電流Io |
Vi=165~265Vac |
0 |
1.0 |
2.5 |
A |
|
紋波噪聲 |
DC~20MHz,Vi=165~265Vac |
-- |
-- |
400 |
mVp-p |
|
電壓調整率 |
Vi=165~265Vac,Io=1A |
-- |
-- |
0.5 |
% |
|
負載調整率 |
Vi=220Vac,Io=0~1A |
-- |
-- |
1.0 |
% |
|
效率 |
Vi=220Vac,Io=1A |
80 |
84 |
-- |
% |
|
電池浮充電壓 |
Vi=165~265Vac,Io=2A,IB=0.01A |
53.0 |
54.0 |
54.5 |
V |
|
電池充電電流 |
Vi=165~265Vac,Io=1A |
0.45 |
0.50 |
0.55 |
A |
|
電池輸出電流 |
Vi斷電或電源保護 |
-- |
10 |
15 |
A |
|
電池放電關斷點 |
Io=1A |
41.5 |
42 |
42.5 |
V |
|
電池活化完成點 |
-- |
43.5 |
44.0 |
44.5 |
V |
|
電池欠壓告警點 |
-- |
43.5 |
44.0 |
44.5 |
V |
|
技術參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
電池放電回路內阻 |
-- |
-- |
0.5 |
-- |
Ω |
|
活化觸點接觸時間 |
自動活化時 |
-- |
0.5 |
1.0 |
S |
|
電源過熱保護 |
-- |
100 |
105 |
110 |
℃ |
|
輸出短路保護 |
關斷電源輸出，自動重啟動 |
-- |
-- |
-- |
-- |
|
絕緣電阻 |
500V兆歐表 |
50 |
-- |
-- |
MΩ |
|
介質強度 |
漏電流5mA,1Min無擊穿及閃格 |
2000 |
2500 |
3000 |
Vac |
|
EMC |
符合DL/T721-2000標準 |
-- |
-- |
-- |
-- |
|
工作環境溫度 |
-- |
-40 |
-- |
70 |
℃ |
|
儲存溫度 |
-- |
-50 |
-- |
85 |
℃ |
|
相對溫度 |
40+℃ |
0 |
-- |
90 |
% |
|
大氣壓力 |
-- |
85 |
-- |
110 |
Kpa |
|
平均無故障時間 |
室溫條件下 |
80000 |
-- |
-- |
h |
|
外型尺寸 |
168*79*26 |
mm |
|||
三.機械圖及管腳說明
s1.png)
|
管腳 |
功能 |
定義 |
|
管腳 |
功能 |
定義 |
|
1 |
ACL |
交流輸入L相 |
8 |
H+ |
自動活化接點正 |
|
|
2 |
FG |
保護接地 |
9 |
H- |
自動活化接點負 |
|
|
3 |
ACN |
交流輸入N相 |
10 |
V+ |
負載輸出正 |
|
|
4 |
AO |
電池活化狀態信號輸出 |
11 |
V- |
負載輸出負 |
|
|
5 |
BR |
交流失電告警信號輸出 |
12 |
B- |
電池接入負 |
|
|
6 |
BL |
電池欠壓告警信號輸出 |
13 |
B+ |
電池接入正 |
|
|
7 |
VC |
告警輸入正 |
|
|
|
注:外形尺寸168mm(長)* 79mm(寬)*26mm(高)，公差等級為±0.5mm。
四.使用說明
1電源提示燈
活化，黃色，電池活化指示，電池活化時亮，否則熄滅;
充電，綠色，電池充電指示，交流有電電池充電時亮，交流失電或電池活化時熄滅;
放電，紅色，電池放電指示，交流失電電池放電是時亮，電池活化時亮，電池充電及電池放電結束時熄滅。
2按鍵功能
活化ON，輕觸式按鍵，電池活化手動啟動;
活化OFF，輕觸式按鍵，電池活化手動退出;
電池ON，輕觸式按鍵，電池手動投入;
電池OFF,輕觸式按鍵，電池手動退出;
3按鍵的使用
(1)活化按鍵，按一下活化ON鍵則電源進入電池活化狀態，此時活化、放電指示燈亮，電池對負載放電，可手動按一下活化OFF鍵退出電池活化，否則電源自動完成電池活化。
注意：活化鍵在電源沒有接電池或電池電壓低于活化完成點時不起作用。
(2)電池按鍵，在工程調試中還沒有交流輸入時，按一下電池ON鍵，則電池投入為負載供電，此時放電指示燈亮，可手動按電池OFF鍵 2 秒后切斷電池，或電池放電到欠壓關斷點后自動斷電池;按住電池ON鍵可以在電池電壓低于欠壓關斷點時，應急強制電池對負載輸出。
注意：在交流有電時電池鍵不起作用;強制輸出時間不宜過長，以免損壞電池。
4電源的使用
(1)參見本說明機械圖及管腳說明正確連接，本電源適用于4-14Ah鉛酸電池或膠體免維護電池進行充電。
(2)本電源在輸入交流電后即可工作，電源本身對負載輸出電流，同時為電池進行恒流恒壓充電，當電池充電完成后，電源自動轉為浮充電狀態，此時電源提供浮充電壓及電流補充電池的正常自放電;
(3)當交流斷電時，電池不間斷為負載供電，0切換時間，當電池放電至欠壓告警點時，輸出電池欠壓告警信號，當電池放電低于欠壓保護點時，電源關閉負載輸出;
(4)當負載需要較大電流，起出電源提供的最大電流時，電源自身保護關斷，負載電流完全由電池提供，當負載電流小于電源提供的最大電流時，電源自動啟動工作;
(5)電池活化，當電池長時間處于浮充電狀態，應對電池進行活化以免電池極板鈍化，活化可以由外部CPU控制的繼電器把電源的活化端子H+、H-短接一次(不小于0.5秒但端子不應長時間短接，否則電源將失去自動功能)電源進入活化狀態，電源關閉輸出，電池放電，當電池放電至活化完成點時，電源啟動工作向負載供電并為電池充電;活化也可以由電源板面按鍵手動進入，按鍵手動退出，或手動進入自動退出。
5告警端子的使用
告警輸出端子為電子結點，需在VC端輸入+5V~+24V直流電壓，在告警時告警結點導通或截止，告警結點帶載能力為0~5mA,告警結點壓降為0.1~0.5V。告警結點對電源輸入、輸出、機殼、保護、地絕緣強度為2000Vac電壓，絕緣電阻不小于100MΩ。
|
告警結點 |
告警信號名稱 |
正常（或非活化）時狀態 |
告警（或活化）時狀態 |
|
VC |
告警電源輸入端 |
-- |
-- |
|
BL |
電池欠壓告警 |
通 |
斷 |
|
BR |
交流斷電告警 |
通 |
斷 |
|
AO |
電池活化 |
斷 |
通 |
6電池的使用
本電源可配4~14AH鉛酸電池或膠體免維護電池，電池接在電源的電池端子(B+、B-)上，負荷電流小于15A時，負載接在電源輸出端子上，非經常性負荷最大電流超過15A時，可直接接在電池上，此時電源的電池放電保護功能失效。電池的均衡充電時間：(此充電時間為大約時間，只做參考，根據不同的電池充電時間會有不同)
|
電池容量（AH） |
4 |
6 |
8 |
10 |
12 |
14 |
|
充電時間(小時) |
7 |
10 |
15 |
18 |
22 |
26 |
五.使用注意事項
1、輸出請選用截面積大于1.5mm2 的導線，輸入端應加裝3A/250Vac(5A/250Vac)保險。
2、請按圖正確接線，切勿接反，否則將造成電源永久性損壞!
3、本產品不具備輸入過壓保護功能，輸入電壓不得超過指標極限值。
4、為了進一步降低輸出紋波噪聲，用戶可在輸出端并連10~470uf電解電容和1uf獨石電容。
5、本產品輸出不允許并聯工作
6、本機的FG端與外殼隔離，F(xiàn)G端應接入大地，以增加抗干擾能力。
7、本電源工作時外殼較熱，最大可達100℃，請在電源周圍保留一定的縫隙保持空氣流動利于散熱，對溫度敏感的裝置盡量遠離電源。
